Questa pagina è
dedicata ai lavori sulla Gilera Saturno di Giovanni
|
 |
|
|
La moto è già restaurata ed ha
bisogno solo di qualche piccolo aggiustamento.
Si presenta messa abbastanza bene e
si vedono subito alcune modifiche che potremmo definire "corsaiole":
-
Serbatoio in alluminio
-
Carburatore da 30mm
-
Scarico completo da 50mm (è
stata montata una ghiera sull'uscita dalla testata)
-
Modifica per portare la
lubrificazione ai bilancieri
-
Rimozione dell'alzavalvola
-
Presenza del rinvio per il
contagiri
|
|
|
 |
Il problema
principale riguarda una boccola da rifare sull'asse del
bilanciare di scarico che si è usurata e non lo tiene fermo. |
 |
|
|
E già che si deve smontare la testa
si da anche la classica "occhiata in giro"...
|
 |
 |
 |
|
Pistone assolutamente
anonimo: su di esso nemmeno un segno, un numero, un marchio,
nulla nemmeno all'interno !
|
Cilindro con qualche
graffio e segni di "carteggiatura" manuale con abrasiva
fine. I segni sono in orizzontale e sembra un'operazione
fatta con cognizione di causa.
Le fasce elastiche non
sembrano molto usurate.
|
La biella purtroppo ha un
po' di gioco sulla testa.
|
|
 |
 |
| Tutti i
coperchi ed il basamento hanno la verniciatura interna per
evitare il trasudamento |
L'asse a
camme non sembra originale... |
|
Tra le cose da fare c'è da
ripristinale l'alzavalvola...
Giovanni al mercatino acquista
leveraggio e perno, ma manca la predisposizione sul carter della
distribuzione e bisogna inventare qualcosa
 |
 |
 |
|
Dapprima si realizza una
boccola per il passaggio del perno
|
Poi una "torretta" in
alluminio per fare da fermo alla molla.
Questa viene inserita per
interferenza a caldo e ribattuta dall'interno.
|
Da ultimo si "inventa" un
supporto per il registro del cavetto.
Non è bellissimo ma è
l'unico sistema che mi è venuto in mente.
|
|
|
Adesso non si scappa, bisogna aprirlo !
|
| La cosa non
presenta particolari difficoltà... |
 |
 |
... basta
avere gli attrezzi giusti ! (non sarà all'ultimo grido, ma fa
egregiamente il suo lavoro !) |
|
 |
E con poco
sforzo il basamento si apre. All'interno, se non fosse per le
enormi masse dell'albero motore, non ci sarebbe nemmeno un gran
ché ! |
|

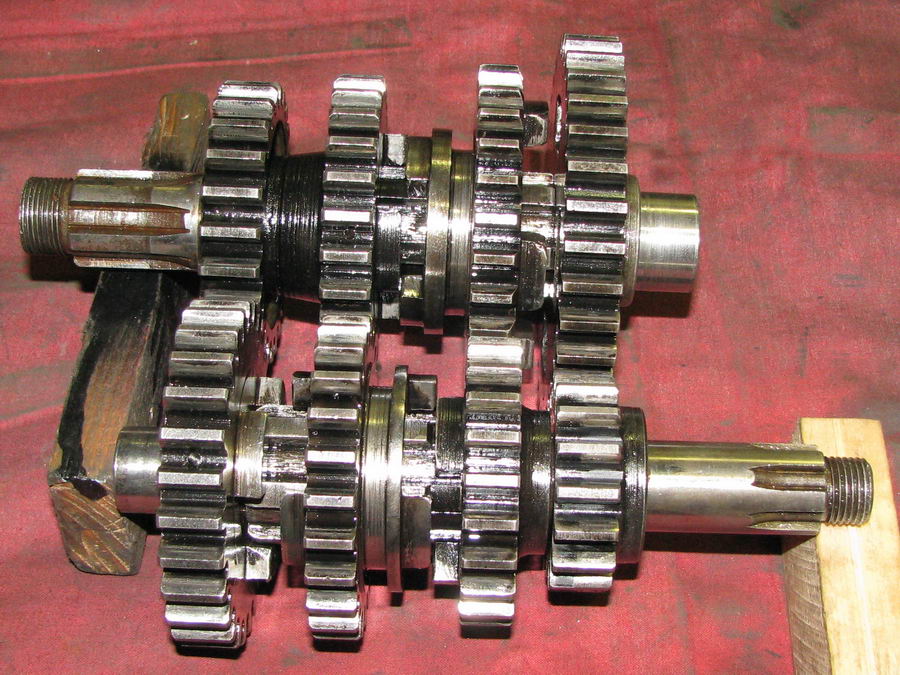

| Una volta
estratto il cambio lo posiziono sul banco e vengo subito
attratto da un particolare : |
 |
 |
Gli
ingranaggi della prima marcia non lavorano perfettamente
allineati, e dai segni dell'usura si direbbe che è così da un
bel po' di tempo... Analizzando bene i vari componenti si vede
che l'ingranaggio fisso sull'albero primario è stato montato
alla rovescia (da un apprendista poco preparato in Fabbrica o da
un meccanico distratto ? non lo sapremo mai ! ) |
|
 |
|
Non senza
difficoltà riesco a smuovere l'ingranaggio fisso
dal suo albero, per poterlo subito "piantare"
nella posizione corretta
|
|
Tant'è vero che
adesso l'allineamento degli ingranaggi della
prima marcia è tornato come doveva essere
|
|
 |
|
| Per chi
fosse interessato al funzionamento del cambio del saturno:
|
|
il
cambio parte in folle, passa dalla prima alla quarta e
successivamente torna in folle |
|
|
|
Risolto questo
problema, e ricevuto l'albero motore revisionato
dalla rettifica, finisco di montare il tutto e
richiudo il basamento.
|
|
Prima di
installare ulteriori componenti che ne
aumenterebbero il peso piazzo il motore nel
telaio in via definitiva.
|
|
|
|
|

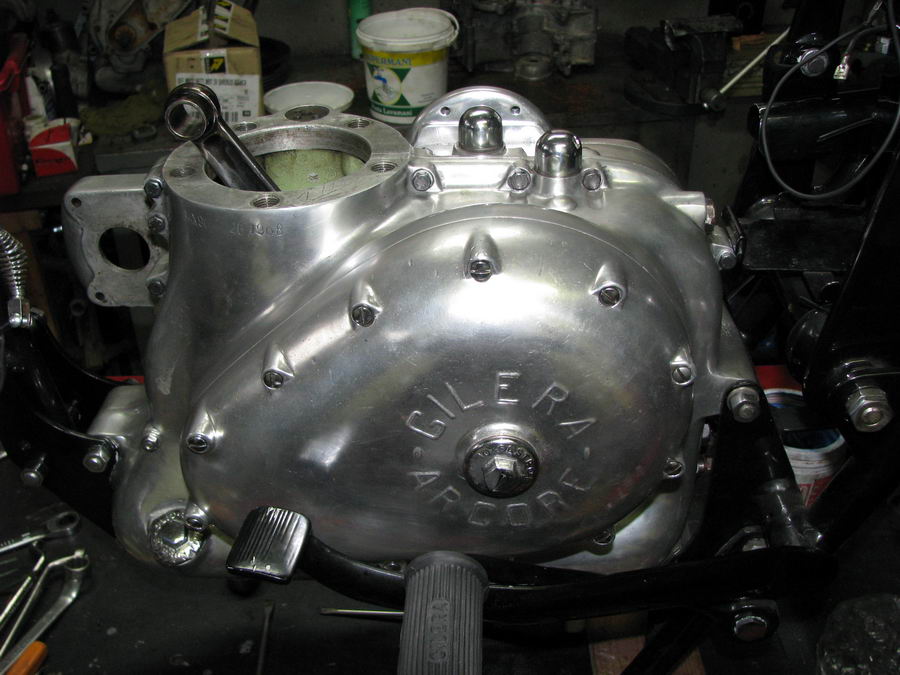

Il resto è
relativamente semplice, si completano i due lati del
motore e si chiudono i "coperchi".
Quello della
distribuzione è ovviamente provvisorio, prima di
chiuderlo definitivamente il motore andrà messo in fase.
|
|
|
|
Dalla rettifica
arrivano anche il pistone,
|
il cilindro
"incamiciato" e rettificato
|
e la testa revisionata,
ora si può fare una
buona messa in fase
|
 |
 |
 |
|
|
Non c'è altra documentazione
fotografica degli interventi effettuati.
Però c'è un breve frammento
della prima prova su strada da parte del suo proprietario!
|
|
|
